Lüftungsgitter

Technische Angaben zu unseren Wetterschutz/Lüftungsgittern

– Hergestellt aus Alu Strangpressprofilen Al Mg Si 0.5
– EV 1 eloxiert (20 Micron) oder roh
– Pulverbeschichtung: nach RAL – Farbtönen ( 60 – 70 Micron)
– Insektenschutzgitter aus Edelstahl V2a 2,3 x 2.3 mm

Liefertermine

– Normabmessung ab Lager
– Spezialabmessung ca. 3 Wochen
– Verlangen Sie unsere Spezialunterlagen für Lüftungsgitter
– Sämliche Lamellen und Zubehörteile sind auch im Baukastensystem erhältlich

Normgrössen und Preise siehe Preisliste Seite 25

Spezialabmessungen auf Anfrage

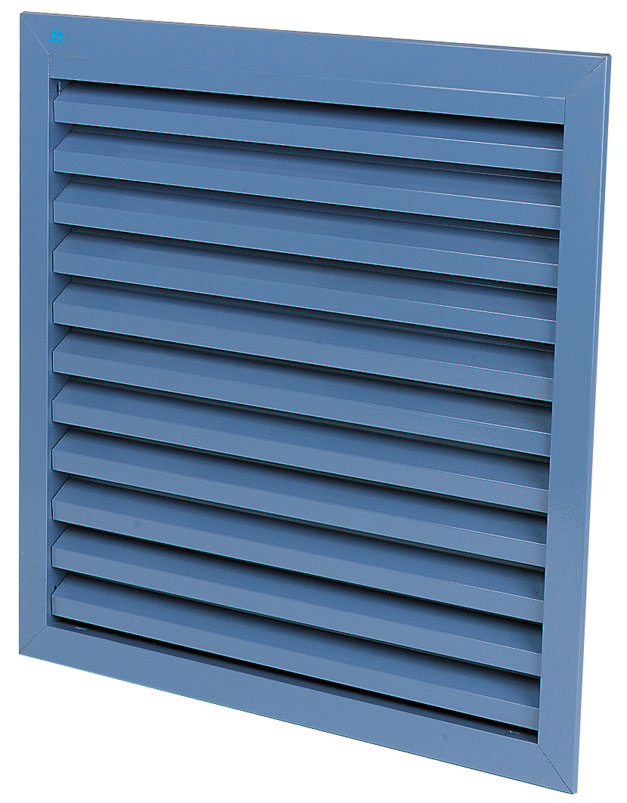

 Wetterschutzgitter Typ 411 für Mauereinbau, Einbautiefe 28,5 mm, Ueberfalzmass 21 mm, Optischer freier Querschnitt 59%, Physischer freier Querschnitt 43%
Wetterschutzgitter Typ 411 für Mauereinbau, Einbautiefe 28,5 mm, Ueberfalzmass 21 mm, Optischer freier Querschnitt 59%, Physischer freier Querschnitt 43%

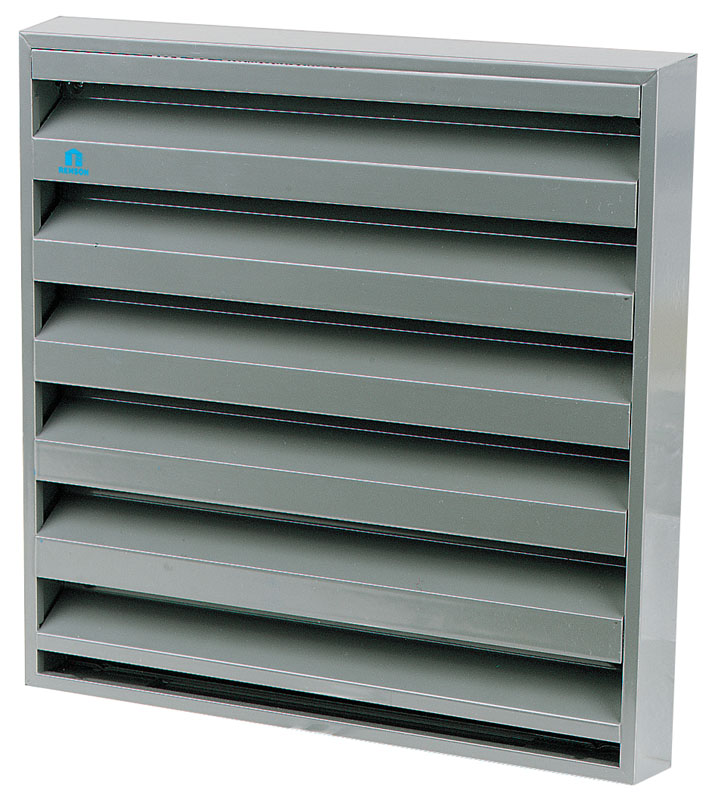

 Wetterschutzgitter Typ 431 für Wandanbau, Aufbauhöhe: 29 mm, Optischer freier Querschnitt 59%, Physischer freier Querschnitt 43%
Wetterschutzgitter Typ 431 für Wandanbau, Aufbauhöhe: 29 mm, Optischer freier Querschnitt 59%, Physischer freier Querschnitt 43%

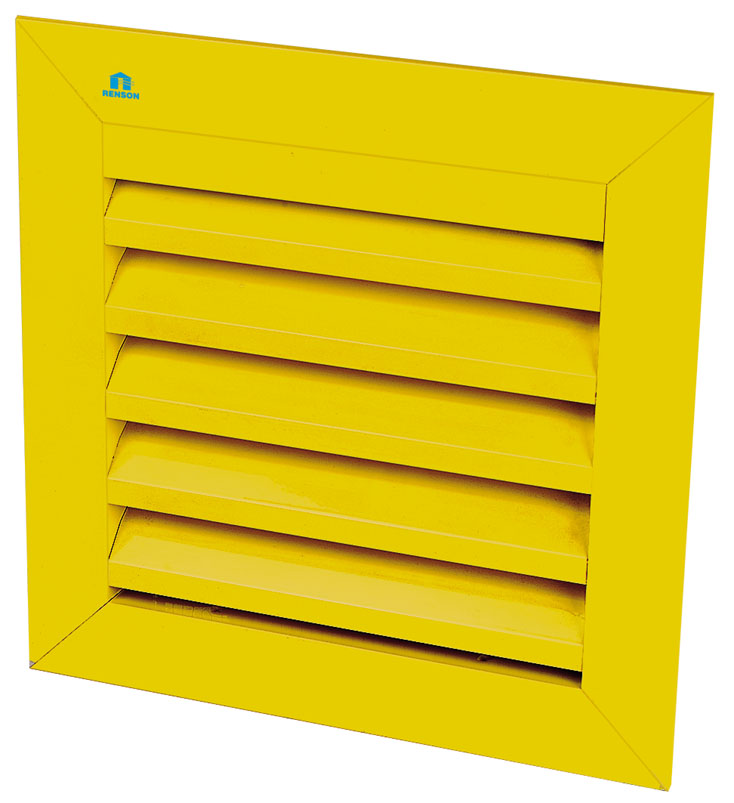

 Wetterschutzgitter Typ 421 für Mauereinbau, Einbautiefe 46mm, Ueberfalzmass 40 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 49 %
Wetterschutzgitter Typ 421 für Mauereinbau, Einbautiefe 46mm, Ueberfalzmass 40 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 49 %

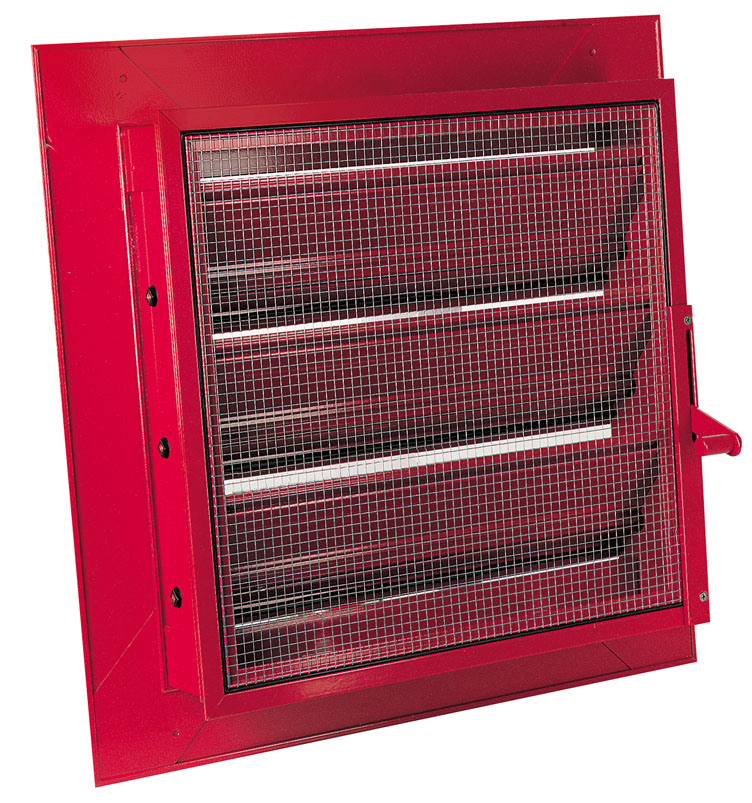

 Lüftungsgitter Typ 427/1 mit verstellbaren Lamellen und Handhebelbedienung, Einbautiefe 81.5 mm, Ueberfalzmass 50 mm, Optischer freier Querschnitt 88 %, Physischer freier Querschnitt 53%,  auf Wunsch sind weitere  Bedienungsarten möglich, Mindestgrösse: 390 x 390 mm
Lüftungsgitter Typ 427/1 mit verstellbaren Lamellen und Handhebelbedienung, Einbautiefe 81.5 mm, Ueberfalzmass 50 mm, Optischer freier Querschnitt 88 %, Physischer freier Querschnitt 53%, auf Wunsch sind weitere Bedienungsarten möglich, Mindestgrösse: 390 x 390 mm

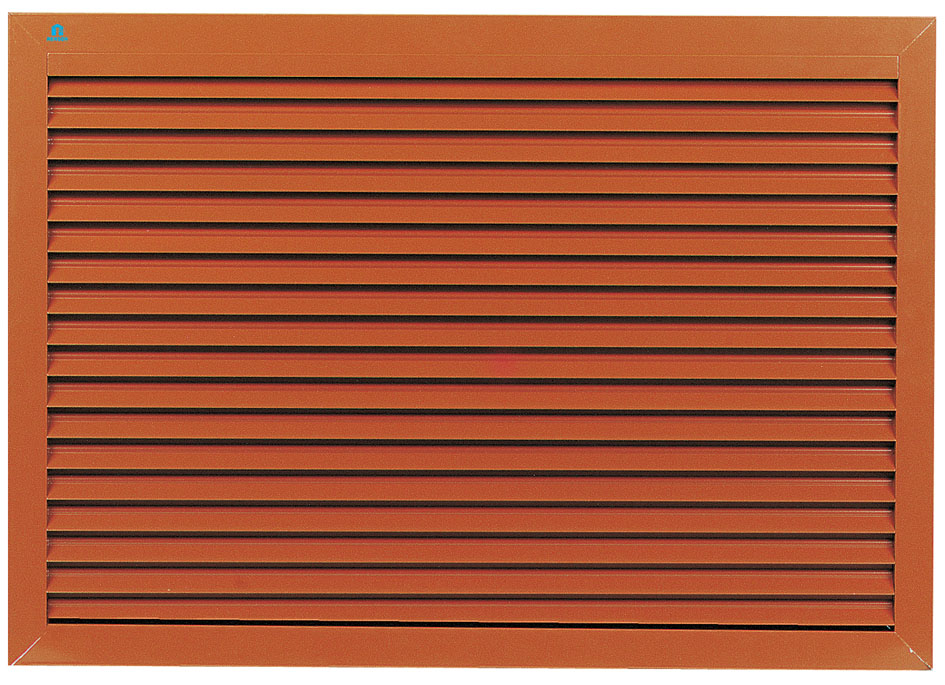

 Wetterschutzgitter Typ 412 mit V- Lamellen für Trafostationen(Stochersicher), Einbautiefe 28,5 mm, Uerberfalzmass 21 mm, Optischer Querschnitt 93%, Physischer Querschnitt 39%
Wetterschutzgitter Typ 412 mit V- Lamellen für Trafostationen(Stochersicher), Einbautiefe 28,5 mm, Uerberfalzmass 21 mm, Optischer Querschnitt 93%, Physischer Querschnitt 39%
 Wetterschutzgitter Typ 414 zum Einglasen, Rundum 24 mm Einspannstärke, Optischer  freierQuerschnitt 59%, Physischer freier Querschnitt 43 %
Wetterschutzgitter Typ 414 zum Einglasen, Rundum 24 mm Einspannstärke, Optischer freierQuerschnitt 59%, Physischer freier Querschnitt 43 %
 Wetterschutzgitter Typ 414/VA mit Schiebelüftung, Rundum 24 mm Einspannstärke, Dosierbar aun der Innenseite
Wetterschutzgitter Typ 414/VA mit Schiebelüftung, Rundum 24 mm Einspannstärke, Dosierbar aun der Innenseite

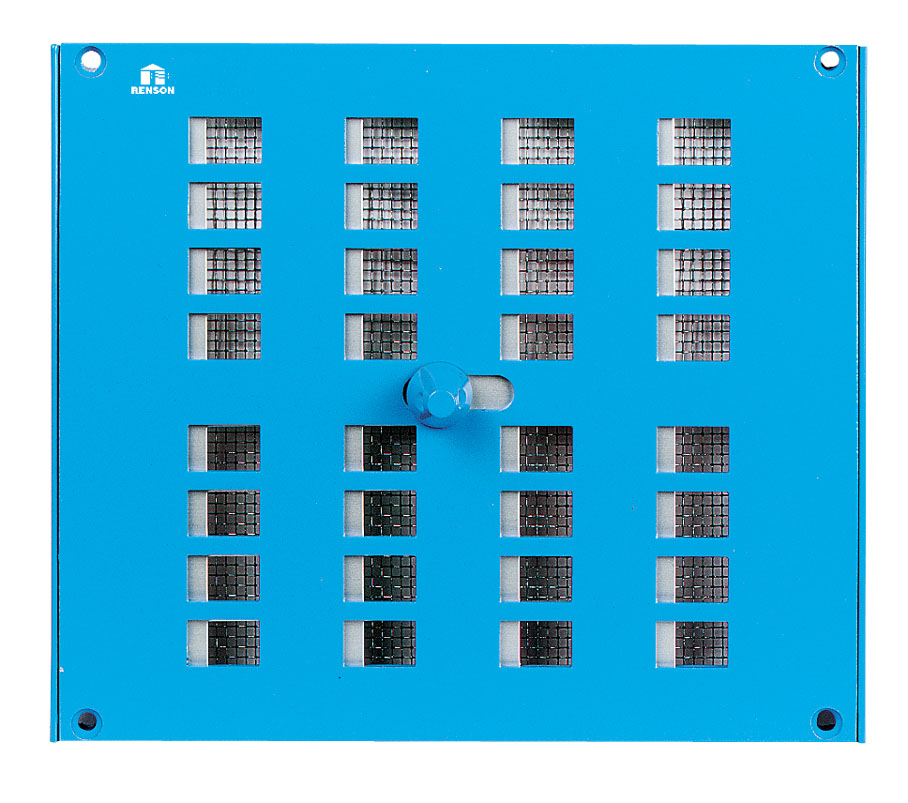

 Schiebelüftung Typ 4032 für Wandanbau, verstellbar mittels Schiebeknopf
Schiebelüftung Typ 4032 für Wandanbau, verstellbar mittels Schiebeknopf
 Schiebelüftung Typ 441 für Mauereinbau, verschiebbar mittels Schiebeknopf
Schiebelüftung Typ 441 für Mauereinbau, verschiebbar mittels Schiebeknopf
 Türlüftungsgitter Typ 461 mit V - Lamellen für Türstärken von min. 30 mm - max.  54 mm, Höchstbreite 800 mm, Optischer Querschnitt 93%, Physischer Querschnitt 39%
Türlüftungsgitter Typ 461 mit V - Lamellen für Türstärken von min. 30 mm - max. 54 mm, Höchstbreite 800 mm, Optischer Querschnitt 93%, Physischer Querschnitt 39%
 Wetterschutzgitter Typ 453 für Mauereinbau, Einbautiefe 59,5 mm, Ueberfalzmass 25 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 56%
Wetterschutzgitter Typ 453 für Mauereinbau, Einbautiefe 59,5 mm, Ueberfalzmass 25 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 56%
 Wettterschutzgitter Typ 481 für Mauereinbau, Einbautiefe 46 mm, Ueberfalzmass 40 mm, Optischer freier Querschnitt 92 %, Physischer freier Querschnitt 60%
Wettterschutzgitter Typ 481 für Mauereinbau, Einbautiefe 46 mm, Ueberfalzmass 40 mm, Optischer freier Querschnitt 92 %, Physischer freier Querschnitt 60%
 Einbruchhemmendes Lüftungsgitter Typ 423, Einbautiefe 50 mm, ohne Anschlagrahmen, jede zweite Lamelle umfasst einen Stab aus chromatiertem Stahl mit einem Durschmesser von 20 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 23 %
Einbruchhemmendes Lüftungsgitter Typ 423, Einbautiefe 50 mm, ohne Anschlagrahmen, jede zweite Lamelle umfasst einen Stab aus chromatiertem Stahl mit einem Durschmesser von 20 mm, Optischer freier Querschnitt 70%, Physischer freier Querschnitt 23 %
 Dachhaube Typ 440
Dachhaube Typ 440
